RY風冷式熱油泵為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷動系統。RY型RY風冷式熱油泵主要由殼體、轉子、軸承、密封部分組成，采用填料密封結構（詳見圖二），附加耐溫油，起輔助密封作用。ry風冷式熱油泵與電動機采用三爪型彈性聯軸器聯接。

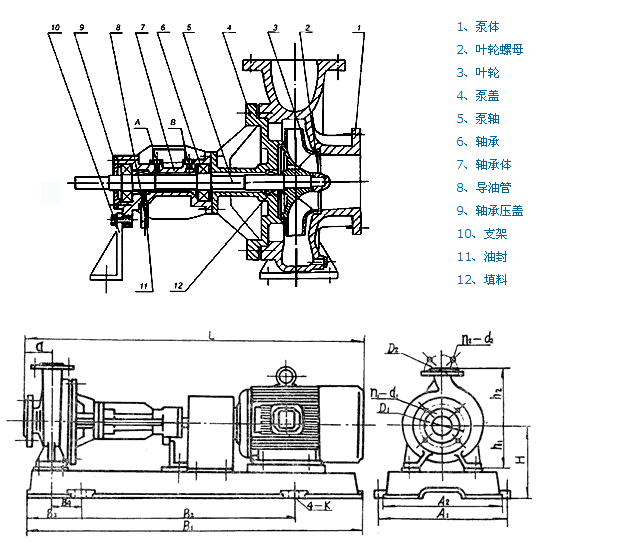

RY風冷式熱油泵安裝機組圖
