泰盛如果對大家單單只說HPB型滑片泵，可能我們大家還是不太了解，今兒泰盛廠家廠家的小編會以圖文方式為大家介紹，給大家講解一些該泵閥設備的工作原理，這樣都讓大每一位新老顧客能夠清楚的了解該型號滑片泵工作原理。

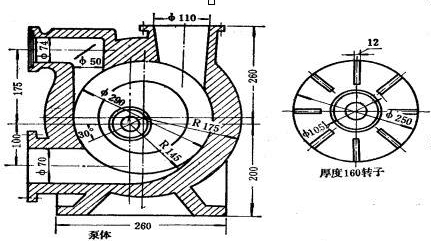

HPB型滑片泵又叫滑板泵、葉片泵，其結構簡圖如上圖所示。它主要由轉子、定子(即泵殼)、滑板及兩側蓋板所組成。依靠偏心轉子旋轉時泵缸與轉子上相鄰兩葉片間所形成的工作容積的變化來輸送液體或使之增壓的回轉泵(見泵)。轉子是具有徑向槽的圓柱體，槽內安放滑片，滑片可以在槽內自由滑動。轉子偏心地安放在泵體內，當轉子由原動機帶動旋轉時，滑片依靠離心力或彈簧力緊壓在泵體的內壁上。在轉子前半轉，相鄰兩葉片所包圍的空間逐漸增大形成局部真空而吸人液體。而后半轉，此空間逐漸減小，擠壓液體，將液體壓送到排出管中。

HPB型滑片泵可以根據滑片的安裝位置進行分為兩種形式的泵閥設備：一是內裝滑片泵：泵閥設備的滑片裝在轉子上；二是：外裝滑片泵泵閥設備的滑片裝在泵體上。一般這類泵工作壓力在7MPa以下。HPB型滑片泵結構較緊湊，外形尺寸不大，流量較均勻，運轉平穩，脈動和噪聲小，效率比一般齒輪泵高。滑片泵結構復雜，零件易磨損。
