1. 使用溫度不合理。磁力泵輸送的物料溫度過高，大過了磁性材料允許的使用溫度。舉個例子，對于磁鋼采用釹鐵硼的泵，其使用溫度需小于150℃，如果系統溫度超150℃，將很快導致磁鋼退磁。
2. 長時間低揚程運行。例如額定點流量25 m3/h, 揚程50m，如果偏離額定點運行（比如揚程只有10多米），則泵內部回流壓力下降，循環不暢，金屬隔離套渦流熱帶不走，其溫度將急劇上升，磁鋼也會退磁。
3. 管路配套不合理。例如要求進口配DN65管路，如果配套小于65mm的管路，則流量供不應求，也會容易造成內部循環不暢，熱量不易被帶走，系統溫度超磁鋼使用溫度。
4. 滑動軸承磨損沒及時更換。由于不及時更換，則會出現內磁轉子和隔離套內壁摩擦現象，導致隔離套溫度上升，磁鋼退磁。
5.
磁力泵空轉運行。這種情況下使金屬隔離套和內磁轉子溫度急劇上升，超磁鋼使用溫度，會很快導致內磁轉子磁鋼退磁。
6. 泵進出口管路堵塞。這種情況重則造成磁力泵空轉，輕則影響泵內部的循環，溫度上升；而且出口管路堵塞也會由于泵內循環無法進行使磁鋼退磁。泵進口管路如果裝有過濾器，要定期清洗過濾器，確保過濾面積在合理的范圍。
7. 轉子部件異常卡殼。由內磁和葉輪組成的轉子部件被機械類雜質卡住無法運轉，但電機沒有及時停下來，會導致磁鋼退磁。
8. 汽蝕現象。各種原因使泵產生汽蝕現象會造成磁鋼退磁。

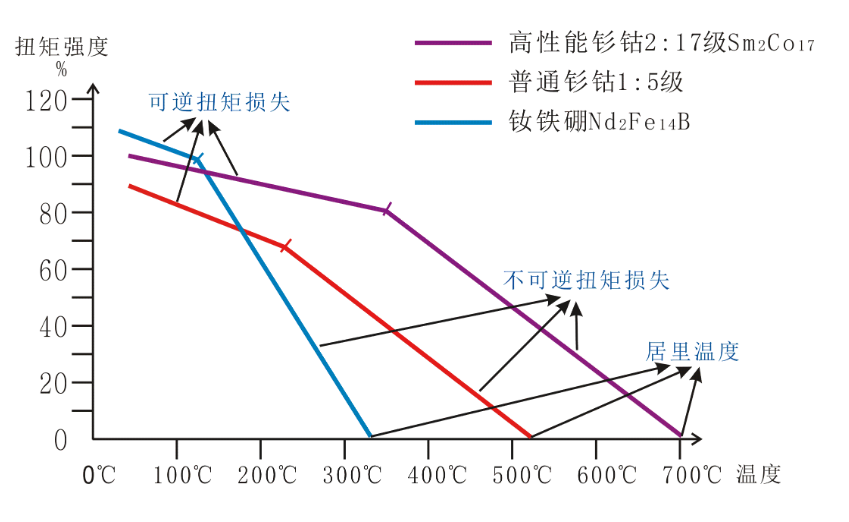

通過上述原因我們可以看出，溫度是影響磁力泵磁鋼退磁的主要原因。為了能夠讓大家更直觀的理解溫度對磁扭矩強度的影響，請大家看下面這張折線圖。
通過折線圖我們可以看出，
當溫度超150℃，釹鐵硼材質的磁鋼將會進入不可逆扭轉損失。
當溫度超250℃，普通釤鈷材質的磁鋼將會進入不可逆扭轉損失。
當溫度超350℃，高性能釤鈷材質的磁鋼將會進入不可逆扭轉損失。
磁力泵磁鋼退磁的原因便分析到這里了，如果介紹不全面還請大家多多分享，如需購買磁力泵及工業用泵歡迎來電咨詢泰盛客服。
